وقتی صحبت از پمپ های پرسرعت به میان می آید، انتخاب مناسب ترین یاتاقان پمپ یک تصمیم بسیار مهم است که می تواند به طور قابل توجهی بر عملکرد، راندمان و طول عمر پمپ تأثیر بگذارد. به عنوان یک تامین کننده یاتاقان پمپ، من به طور مستقیم شاهد نیازهای متنوع صنایع مختلف و چالش هایی که آنها در انتخاب بلبرینگ مناسب برای کاربردهای با سرعت بالا با آن مواجه هستند، بوده ام. در این وبلاگ، من انواع مختلف یاتاقان های پمپ را بررسی می کنم و در مورد اینکه کدام یک برای پمپ های پرسرعت مناسب تر هستند صحبت می کنم.
آشنایی با الزامات پمپ های پرسرعت
پمپ های پر سرعت با سرعت چرخشی کار می کنند که می تواند بسیار بیشتر از پمپ های استاندارد باشد. این سرعتهای بالا خواستههای منحصربهفردی را برای یاتاقانها ایجاد میکند، از جمله سطوح بالای نیروی گریز از مرکز، افزایش تولید گرما، و نیاز به تراز دقیق. یاتاقان ها باید در عین حفظ عملکرد نرم و به حداقل رساندن سایش و پارگی، بتوانند این شرایط را تحمل کنند.
انواع بلبرینگ پمپ
بلبرینگ
بلبرینگ یکی از رایج ترین انواع یاتاقان ها در پمپ های پرسرعت است. آنها از توپ هایی تشکیل شده اند که بین دو مسیر مسابقه می چرخند و قابلیت اصطکاک کم و سرعت بالا را ارائه می دهند. بلبرینگ ها می توانند بارهای شعاعی و محوری را تحمل کنند و آنها را برای طرح های مختلف پمپ همه کاره می کند.

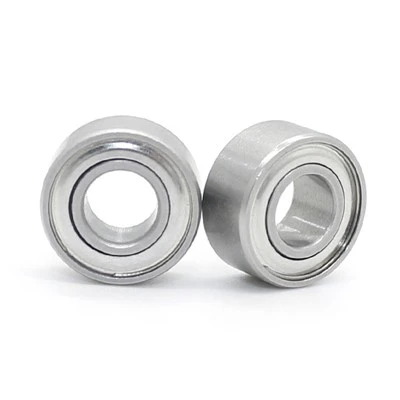

یکی از مزیتهای اصلی بلبرینگها توانایی آنها در کار با سرعتهای بالا با نویز و لرزش نسبتاً کم است. آنها همچنین در طیف گسترده ای از اندازه ها و پیکربندی ها موجود هستند که امکان ادغام آسان در مدل های مختلف پمپ را فراهم می کند. مثلا مافولاد ضد زنگ V - نوع بلبرینگ ریلی S624ZZیک بلبرینگ با کیفیت بالا است که برای کاربردهای با سرعت بالا مناسب است. ساختار فولاد ضد زنگ آن مقاومت بسیار خوبی در برابر خوردگی ایجاد می کند و آن را برای استفاده در محیط های سخت ایده آل می کند.
با این حال، بلبرینگ ها محدودیت هایی دارند. آنها در مقایسه با انواع دیگر یاتاقان ها دارای ظرفیت باربری نسبتا کم هستند که در کاربردهایی که بارهای سنگین وجود دارد می تواند یک اشکال باشد. علاوه بر این، آنها به ناهماهنگی حساس تر هستند، که می تواند منجر به سایش و خرابی زودرس شود.
بلبرینگ غلتکی
یاتاقان غلتکی یکی دیگر از گزینه های محبوب برای پمپ های پر سرعت است. آنها از غلتک های استوانه ای، مخروطی یا کروی به جای توپ برای تحمل بار استفاده می کنند. رولبرینگ ها می توانند بارهای شعاعی و محوری بیشتری را نسبت به یاتاقان های توپ تحمل کنند و آنها را برای کاربردهای سخت تر مناسب می کند.
به عنوان مثال، رولبرینگ های مخروطی برای تحمل بارهای شعاعی و محوری به طور همزمان طراحی شده اند. آنها معمولاً در پمپ هایی که بارهای رانش قابل توجهی وجود دارد، مانند پمپ های عمودی استفاده می شوند. ماU - شیار غلتک فولاد ضد زنگ 608zzنوعی رولبرینگ است که عملکردی با سرعت بالا و ظرفیت حمل بار عالی را ارائه می دهد. طراحی شیار U هدایت بهتری را برای غلتک ها فراهم می کند و عملکرد روان را حتی در سرعت های بالا تضمین می کند.
رولبرینگ های کروی نیز برای پمپ های با سرعت بالا مناسب هستند. آنها می توانند ناهماهنگی و انحراف شفت را داشته باشند، که در کاربردهایی که پمپ ممکن است درجاتی از حرکت یا لرزش را تجربه کند مفید است. با این حال، یاتاقانهای غلتکی معمولاً اصطکاک بیشتری نسبت به بلبرینگها دارند که میتواند منجر به افزایش تولید گرما و مصرف انرژی شود.
بلبرینگ فیلم سیال
یاتاقانهای فیلم سیال، که به عنوان یاتاقانهای هیدرودینامیکی نیز شناخته میشوند، بر روی یک لایه نازک از مایع روانکننده برای جدا کردن محور چرخان از سطح یاتاقان متکی هستند. این یاتاقان ها قادر به تحمل بارها و سرعت های بسیار بالا هستند که آنها را برای پمپ های با سرعت بالا در مقیاس بزرگ ایده آل می کند.
مزیت اصلی بلبرینگ های فیلم سیال توانایی آنها در ارائه عملکرد صاف و بی صدا است. آنها همچنین عمر طولانی دارند و می توانند درجاتی از آلودگی را تحمل کنند. با این حال، بلبرینگ های فیلم سیال به یک سیستم روانکاری پیچیده برای حفظ فیلم سیال نیاز دارند که می تواند هزینه و پیچیدگی طراحی پمپ را افزایش دهد.
فاکتورهایی که باید هنگام انتخاب بلبرینگ برای پمپ های پرسرعت در نظر گرفت
رتبه بندی سرعت
درجه سرعت یک یاتاقان یک عامل مهم است که باید در نظر گرفته شود. این نشان دهنده حداکثر سرعت چرخشی است که بلبرینگ می تواند با خیال راحت کار کند. هنگام انتخاب یک یاتاقان برای پمپ با سرعت بالا، ضروری است که یاتاقانی با درجه سرعتی که از سرعت عملکرد پمپ بیشتر باشد برای اطمینان از عملکرد قابل اعتماد انتخاب کنید.
ظرفیت بار
ظرفیت بار بلبرینگ باید برای تحمل بارهای شعاعی و محوری تولید شده توسط پمپ کافی باشد. پمپ های پرسرعت اغلب بارهای قابل توجهی تولید می کنند، به ویژه در هنگام راه اندازی و خاموش شدن. محاسبه دقیق بارها و انتخاب یک یاتاقان با ظرفیت مناسب بار - مهم است.
روغن کاری
روغن کاری مناسب برای عملکرد روان یاتاقان های سرعت بالا ضروری است. انواع مختلف یاتاقان ها به روش های مختلف روغن کاری نیاز دارند. بلبرینگهای توپی و غلتکی معمولاً از روغنکاری گریس یا روغن استفاده میکنند، در حالی که یاتاقانهای فیلم سیال به عرضه مداوم مایع روانکننده متکی هستند. روان کننده باید بتواند دماها و فشارهای بالا را که در اثر عملیات با سرعت بالا ایجاد می شود، تحمل کند.
مواد و ساخت و ساز
جنس و ساختار بلبرینگ نیز می تواند بر عملکرد آن در کاربردهای با سرعت بالا تأثیر بگذارد. بلبرینگ های فولادی ضد زنگ، مانند مابلبرینگ غلتکی به شکل U شکل دو ردیفه فولادی S628ZZ، مقاومت در برابر خوردگی و دوام عالی را ارائه می دهد. طراحی بلبرینگ، از جمله شکل مسیرهای مسابقه و تعداد عناصر نورد نیز می تواند بر عملکرد آن تأثیر بگذارد.
کدام نوع بلبرینگ مناسب تر است؟
مناسب ترین نوع یاتاقان برای پمپ های پرسرعت به عوامل مختلفی از جمله کاربرد خاص، نیاز بار و شرایط عملیاتی بستگی دارد. به طور کلی، بلبرینگ ها برای کاربردهایی که نیاز به عملکرد با سرعت بالا و نویز کم و بارهای نسبتاً سبک دارند، انتخاب خوبی هستند. رولبرینگ ها برای کاربردهایی با بارهای بالاتر و درجاتی از ناهماهنگی مناسب تر هستند. بلبرینگ های فیلم سیال برای پمپ های با سرعت بالا در مقیاس بزرگ که ظرفیت حمل بار بالا و عملکرد روان ضروری است، ایده آل هستند.
به عنوان مثال، در یک پمپ گریز از مرکز با سرعت بالا کوچک تا متوسط با بارهای نسبتاً سبک، یاتاقان توپ ممکن است مناسب ترین انتخاب باشد. از طرف دیگر، در یک پمپ صنعتی در مقیاس بزرگ با بارهای سنگین و ناهماهنگی احتمالی، یک غلتک یا یک یاتاقان فیلم سیال ممکن است مناسب تر باشد.
نتیجه گیری
انتخاب یاتاقان پمپ مناسب برای کاربردهای با سرعت بالا یک تصمیم پیچیده است که نیاز به بررسی دقیق عوامل مختلف دارد. ما به عنوان تامین کننده بلبرینگ پمپ، طیف گسترده ای از یاتاقان های با کیفیت بالا را برای رفع نیازهای متنوع مشتریان خود ارائه می دهیم. چه به بلبرینگ، غلتک یا یاتاقان فیلم سیال نیاز داشته باشید، ما می توانیم راه حل مناسبی را برای پمپ پرسرعت شما به شما ارائه دهیم.
اگر در حال انتخاب بلبرینگ برای پمپ پرسرعت خود هستید یا در مورد محصولات ما سوالی دارید، لطفاً برای مشاوره با ما تماس بگیرید. ما متعهد هستیم که به شما کمک کنیم تا بهترین انتخاب را برای برنامه خود داشته باشید و از عملکرد قابل اعتماد پمپ خود اطمینان حاصل کنیم.
مراجع
- هریس، TA، و کوتزالاس، MN (2007). تجزیه و تحلیل بلبرینگ نورد. وایلی.
- Palmgren، A. (1959). مهندسی توپ و غلتک. صنایع SKF.
- Zorzi, G., & Pennacchi, P. (2013). نظارت بر وضعیت ماشین آلات دوار با سرعت بالا. اسپرینگر.
